Nastavovací deska Anti-skating pro gramofony

Nastavovací deska Anti-skating pro gramofony

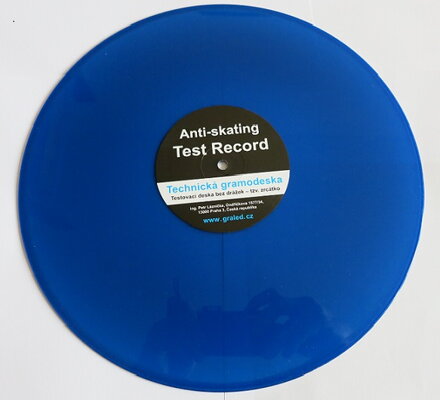

Tato testovací deska bez drážek – tzv. zrcátko, umožňuje bez dalších měřicích přístrojů nastavit vhodnou velikost kompenzační síly (anti-skating).

  • Cena: 399 Kč s DPH

Dostupnost: Skladem

Popis správného nastavení a seřízení gramofonu naleznete zde

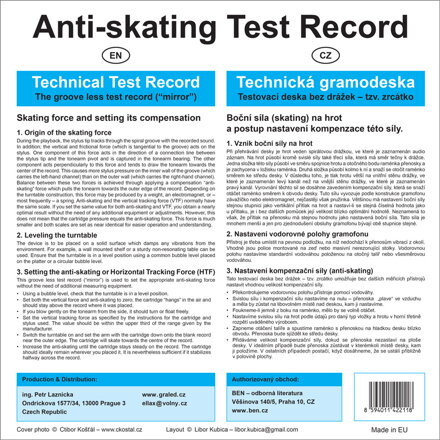

Boční síla (skating) na hrot a postup nastavení kompenzace této síly.

1. Vznik boční síly na hrot

Při přehrávání desky je hrot veden spirálovou drážkou, ve které je zaznamenán audio záznam. Na hrot působí kromě svislé síly také třecí síla, která má směr tečny k drážce. Jedna složka této síly působí ve směru spojnice hrotu a otočného bodu raménka přenosky a je zachycena v ložisku raménka. Druhá složka působí kolmo k ní a snaží se otočit raménko směrem ke středu desky. V důsledku toho, je tlak hrotu větší na vnitřní stěnu drážky, ve které je zaznamenán levý kanál než na vnější stěnu drážky, ve které je zaznamenán pravý kanál. Vyrovnání těchto sil se dosáhne zavedením kompenzační síly, která se snaží otáčet raménko směrem k obvodu desky. Tuto sílu vyvozuje podle konstrukce gramofonu závažíčko nebo elektromagnet, nejčastěji však pružinka. Většinou má nastavení boční síly stejnou stupnici jako vertikální přítlak na hrot a nastaví-li se stejná číselná hodnota jako u přítlaku, je i bez dalších pomůcek její velikost blízko optimální hodnotě. Neznamená to však, že přítlak na přenosku má stejnou hodnotu jako nastavená boční síla. Tato síla je mnohem menší a jen pro zjednodušení obsluhy gramofonu bývají obě stupnice stejné.

2. Nastavení vodorovné polohy gramofonu

Přístroj je třeba umístit na pevnou podložku, na níž nedochází k přenosům vibrací z okolí. Vhodné jsou police montované na zeď nebo masivní nerezonující stolky. Vodorovnou polohu nastavíme standardní vodováhou položenou na otočný talíř nebo všesměrovou vodováhou.

3. Nastavení kompenzační síly (anti-skating)

Tato testovací deska bez drážek – tzv. zrcátko umožňuje bez dalších měřicích přístrojů nastavit vhodnou velikost kompenzační síly.
- Překontrolujeme vodorovnou polohu přístroje pomocí vodováhy.
- Svislou sílu i kompenzační sílu nastavíme na nulu – přenoska „plave" ve vzduchu a měla by zůstat na libovolném místě nad deskou, kam ji nastavíme.
- Foukneme-li jemně z boku na raménko, mělo by se volně otáčet.
- Nastavíme svislou sílu na hrot podle údajů pro daný typ vložky a hrotu v horní třetině rozpětí uváděného výrobcem.
- Zapneme otáčení talíře a spustíme raménko s přenoskou na hladkou desku blízko obvodu. Přenoska bude sjíždět ke středu desky.
- Přidáváme velikost kompenzační síly, dokud se přenoska nezastaví na ploše desky. V ideálním případě bude přenoska zůstávat v kterémkoli místě desky, kam ji položíme. V ostatních případech postačí, když dosáhneme, že se ustálí přibližně v polovině plochy.
